太阳能四向多相位移动信号灯

型号:HD-4C

● 外形尺寸:底座860×500mm,高度2100~2600mm可调。
● 壳体材质:金属。
● 总重量:104kg。
● 信号灯规格:Φ250,四面,红、黄、绿三合一。
● 输出信号灯数量:12路,两个方向分别输出左转、满盘红黄绿灯。
● 运行方式:定周期、黄闪、关灯、多时段、手动。
● 可选配无线遥控手动功能,遥控可靠距离大于30米。
● 配置蓄电池容量:12V/100AH。
● 太阳能板:65W。
● 蓄电池充满后连续工作时间:大于7天,大于15天(节能模式)。

  太阳能4向移动信号灯采用高亮度LED发光管作为发光材料,蓄电池+太阳能电池板作为电源,外形采用一体式结构,所有部件均嵌入其中,具有外形美观,移动方便、操作简单等特点,特别适用于临时路口的交通控制。
技术指标

  • ◆  外形尺寸:底座860×500mm,高度2100~2600mm可调。

  • ◆  壳体材质:金属。

  • ◆  总重量:104kg。

  • ◆  信号灯规格:Φ250,四面,红、黄、绿三合一。

  • ◆  输出信号灯数量:12路,两个方向分别输出左转、满盘红黄绿灯。

  • ◆  运行方式:定周期、黄闪、关灯、多时段、手动。

  • ◆  可选配无线遥控手动功能,遥控可靠距离大于30米。

  • ◆  最大可设时段数量:8个。

  • ◆  可设相位方案:8套,每套相位方案最大可设相位数量:8步。

  • ◆  配置蓄电池容量:12V/100AH。

  • ◆  蓄电池充满后连续工作时间:大于7天,大于15天(节能模式)。

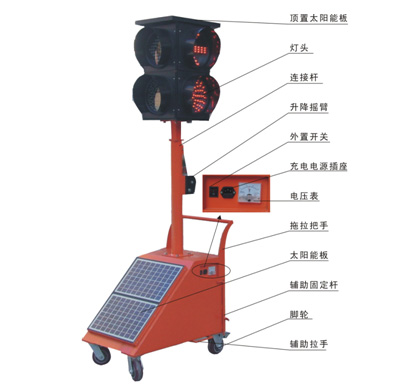

信号灯组成


组成:

移动灯由灯头、可升降连接杆和底座组成。

  • ◆  灯头:为四面结构,每面两单元,分别为三合一左转箭头单元和三合一满盘单元,单元规格Φ250mm。

  • ◆  连接杆:采用可升降方式,升降范围60cm。建议在移动信号灯时通过升降摇臂将信号灯降至最低。

    ◆  底座:内部放置控制器、蓄电池以及充电器。


安装方法:

由于运输距离,厂家在运输包装前将移动灯分成灯头、连接杆和底座拆分后分别打包,因此用户收到移动灯后请按如下步骤组装:

◆  固定连接杆和灯头,通过厂家原配的螺丝等配件按上图连接灯头和连接杆,在连接前应将灯头引出的连接线穿入连接杆中间的穿线管,并从连接杆下面拉出,注意不要损伤电缆外包橡胶皮。由于连接杆穿线管穿入灯头月40cm,在计算穿线长度时应保证该长度。

◆  固定连接杆和底座,打开底座门——>将控制器电源开关和底座侧面的电源开关打到“关”位置——>将灯头通过连接杆引出的电缆线穿入底座穿线管,并用钩子等工具将电缆线从底座穿线管拉出——>用螺丝拧紧。

◆  安装帽沿,将厂家所配的帽沿用4*6不锈钢螺丝固定在发光单元表面,注意应将帽沿嵌入盖板夹层中。在安装固定螺丝时不能一次性拧死,待四个螺丝均拧进后再统一拧紧。

◆  接线,将灯头引出线按线缆标记分别接入控制器接线板的接线柱中,注意按标记一一对应。

◆  开机检查,打开底座侧面的电源开关,移动灯应正常工作,通过控制器面板检查移动灯工作状态。工作原理及操作方式见后面介绍。
